Cisaille-poinçonneuse

Cisaille-poinçonneuse

Cisaille - poinçonneuse

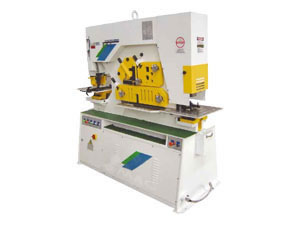

Cisaille poinçonneuse hydraulique:

Modèles Spécifications Unit 10601 10602 10603 10604
PS55 PS75 PS110 PS140
Pressions ton 55 75 110 140
Epaisseur max de coupe mm 16 20 25 30
Longueur max de tôle n/mm2 <450 <450 <450 <450
Angle de coupe degré 7 8 8 8
Taille de cisaillage mm 16 x 250 8 x 400 20 x 330 10 x 480 25 x 330 16 x 600 30 x 355 20 x 600
Course du coulisseau mm 80 80 80 80
Nombre de courses cpm 8 8 6 8
Profondeur du col de cygne mm 300 355 400 600
Epaisseur de découpure mm 16 20 25 26
Diamètre de découpure mm 25 30 35 38
Puissance du moteur principal km 4 5.5 7.5 11
Dimension totale (L x l x H) mm 1640 x 730 x 1770 1860 x 800 x 1900 2355 x 960 x 2090 2680 x 1040 x 2330
Poids de la machine kg 1600 2000 4800 6800
Modèles antérieurs Q35Y-16 Q35Y-20 Q35Y-25 Q35Y-30

Cisaille poinçonneuse mécanique:

Modèles Spécifications unit 10605 10606 10607
MPS25 MPS16 MPS8A/8B
Epaisseur de cisaillage mm 25 16 8
Taille de cisaillage par course mm 25 x 160 20 x 140 120 x 100
Epaisseur de découpure mm 25 25 8
Diamètre de découpure mm 35 28 22
Course du coulisseau mm 36 26 27
Nombre de courses Min-1 25 36 30
Profondeur du col de cygne mm 600 450
Angles de coupe 11 13
Moteur principal kw 7.5 14 2.2
Dimension totale (L x l x H) mm 2840 x 1290 x 2460 1850 x 700 x 1935 900 x 500 x 1100
Poids net kg 700 2830 500
Modèles antérieurs QA34-25 QA35-16 QA32-8A/8B

Capacités de la cisaille-poinçonneuse:

Profile Billettes Fer carré Angle égal Profilé en T Poutrelle Profilé en U
Cisaillage à 90 degré Cisaillage à 45 degré Cisaillage à 90 degré Cisaillage à 45 degré
Aperçu de la section I
MPS16 45 40 x 40 125 x 125 x 12 100 x 100 x 10 125 x 125 x 12 100 x 100 x 10 180 x 94 x 6.5 180 x 68 x 7
MPS25 65 55 x 55 150 x 150 x 18 110 x 110 x 14 150 x 150 x 18 110 x 110 x 14 300 x 126 x 9 300 x 85 x 7.5
PS55 45 40 x 40 125 x 125 x 12 70 x 70 x 8 120 x 120 x 12 60 x 60 x 8 126 x 74 x 5 126 x 53 x 5.5
PS75 50 50 x 50 140 x 140 x 12 70 x 70 x 10 140 x 140 x 12 70 x 70 x 10 160 x 86 x 6 160 x 60 x 6.5
PS110 60 50 x 50 160 x 160 x 14 80 x 80 x 7 160 x 160 x 14 80 x 80 x 10 200 x 102 x 9 200 x 75 x 9
PS140 65 55 x 55 180 x 180 x 16 180 x 180 x 10 180 x 180 x 16 80 x 80 x 10 280 x 124 x 10.5 280 x 86 x 11.
