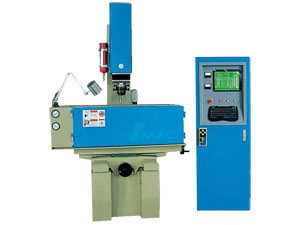

Fraiseuse de matrices EDM

Fraiseuse de matrices EDM

Caractéristiques de la fraiseuse de matrices EDM :
1. Cette fraiseuse de matrice EDM fonctionne solidement. Son espace opérationnel est grand.
2. Tous les processus de cette fraiseuse de matrice sont automatiques.

Fiche technique de la fraiseuse de matrices EDM :

	16001	16002	16003	16004	16005
Type	EDM300	EDM320	EDM430	EDM450	EDM550
Dimension d'établi	500 x 250	600 x 300	700 x 400	500 x 250	900 x 500
Distance de déplacement (axe X)	300	300	400	450	550
Distance de déplacement (axe Y)	200	250	300	350	450
Distance de déplacement (axe Z)	220	160+200	220+200	220+200	220+300
Dimension du réservoir d'huile	830x520x315	900x570x345	1140x645x360	1440x670x500	1440x860x500
Distance de l'axe Z à l'établi	500	530	630	670	870
Charge max. de l'axe Z	50kg	50kg	70kg	90kg	120kg
Charge max. d'établi	350kg	450kg	1000kg	1200kg	1550kg

	16006	16007	16008	16009
Type	EDM650	EDM1060	EDM1260	EDm²180
Dimension d'établi	500 x 250	1250 x 800	1250 x 800	2500 x 1200
Distance de déplacement (axe X)	650	1000	1200	2100
Distance de déplacement (axe Y)	550	500	600	800
Distance de déplacement (axe Z)	280+350	550	550	600
Dimension du réservoir d'huile	1750x1080x600	2000x1300x700	2000x1300x700	3500x1800x700
Distance de l'axe Z à l'établi	890	1100	1100	1200
Charge max. de l'axe Z	200kg	300kg	300kg	350kg
Charge max. d'établi	2000kg	4500kg	4500kg	6000kg
