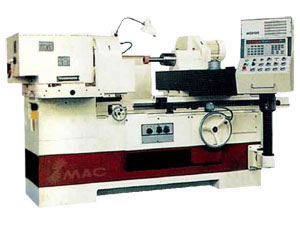

Rectifieuse cylindrique intérieure

Rectifieuse cylindrique intérieure

Les caractéristiques après optimisation du mécanisme
L'avance et le système de compensation sont séparés pour éviter le réajustement de la rectifieuse cylindrique intérieure après changement de tête de meule. Le système d'avance est capable de réaliser un cycle de meulage systématique pour contrôler la taille finale de la pièce.
Cette rectifieuse cylindrique intérieure est équipée d'un dispositif de soulèvement automatique, pour éviter la réinitialisation manuelle après chaque dressage. La table de travail est entraînée par un système hydraulique. La vitesse peut être réglée en courant continu.
L'avance du volant peut être réalisée soit manuellement ou hydrauliquement.
La table de travail est équipée d'un micro dispositif axiale pour rectification de face plane et alésage interne de la pièce conique ou cylindrique.
Un convertisseur thyristor est prévu pour la contre poupée pour réglage facile de vitesse
Surface disponible au niveau du banc pour l'installation de lunette fixe quand usinage de pièces longues.
Il est livré avec des équipements tells que broche porte meule à 18000r/min. La capacité de rectification peut aller jusqu'à moins de 20mm I.D.

Fiche technique de la rectifieuse cylindrique intérieure :

	Modèle	Diamè tre (mm)	Profon deur alés age (mm)	Précision de travail (μm)			Puiss ance du moteur (KW)	Poids(kg)	Rema rque	Modèles antérieurs
				Ovali sation	Tolér ance de cylind ricité	Rugo sité (Ra)
17401	IG5A	3-50	80	3	3	0.63	7.39	1200		M215A
17402	IGD5A	3-50	80	3	3	0.63	8.14	1300		MD215A
17403	IGK5	3-50	80	1	2	0.4	6.5	2500	CNC	MK215
17404	IG10C	6-100	150	3	5	0.63	4.14	1600		M2110C
17405	IGK10	15-100	125	3	3	0.63	7.5	4000	CNC	MK2110
17406	IGD10A	10-100	125	1	3	0.16	7.5	3500	Haute précision	MGD2110A
17407	IG20A	50-200	200	3	8	0.63	8.6	3400		M2120A
17408	IGD20A	50-200	200	3	8	0.63	8.89	3500		MD2120A
17409	IGK20	50-200	200	3	5	0.63	8.5	3300	CNC	MK2120
17410	IGG20	50-200	200	1.2	3	0.16	9	3500	Haute précision	MG2120
17411	IG50A	150-500	450	5	8	0.63	8.92	4500		M250A
17412	IG32C	20-320	280	15	15	1.25	11.47	6500		M2532C
17413	IGK10	30-100	80	2	3	0.4	10	5000	CNC	MK2710
17414	IG009A	45-160	750	20	8/200	0.8	6	6000		WX-009A
17415	IG031A	35-135	80			0.8	6.7	2500		WX-031A
17416	IG034A	155-250	50	10	20	0.8	4.5	6500		WX-034A
17417	IG42A	6	20	0.8	2	0.16	6.3	3000		WX-42A
17418	IG065	40-120	115-230			0.4	10	6500		WX-065
