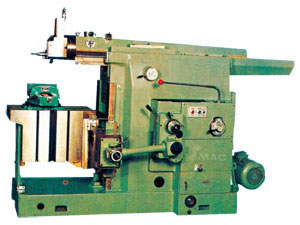

Description de l'étau-limeur
Cette machine-outil est conçue pour aplanir une surface métallique grâce à un outil de coupe qui se déplace selon un mouvement de translation rectiligne. Il peut également être utilisé pour usiner les surfaces uniformes si elle est équipée d'un étau spécial et d'une tête à diviser. Elle convient à un usinage d'un petit lot ou pour une grande production. .
La course principale du banc est linéaire mais convertible en déplacement circulaire. Avec une consommation d'énergie réduite, elle est facile exploiter.
Avec un dispositif de relevage automatique de l'outil, la table de travail peut adopter des courses verticales et horizontales rapides
Elle est d'une une précision stable avec une possibilité de maintenance facile.
Fiche technique de l'étau-limeur

ModèleSpécification			15501	15502	15503	15504	15505	15506	15507
		Unit	SM350	SM500	SM630	SM700	SM800	SM1000	SM1200
Longueur max de pièce à travailler		mm	350	500	630	700	800	1000	1200
Distance max entre rive bas et table		mm	330	370	385	420	400	400	400
Course max de table	Horizo ntale	mm	400	500	630	630	750	800	800
	Verti cale	mm	270	300	360	320	320	320	320
Pivotement de la table	Sans étau		90	90	90	90	90	90	90
	Avec étau		55	55	55	55	60	60	60
Course verticale de la tête		mm	110	110	120	125	160	160	160
Fréquence de course par minute		min	32, 50, 800, 125	15,24, 37,51, 64,80, 102,126, 158	14,20, 28,40, 56,80	11,20, 38,52, 72,100	8,11, 17,23, 32, 45,64, 92	8, 11, 17, 23, 32, 45, 64, 92	8, 11, 17, 23, 32, 45, 64, 92
Dimensions hors tout (L x L x H)		cm	139x 860x 145	194x 117x 153	222x 122x 148	255x 140x 176	139x 860x 145	361x 157x 176	403x 121x 193
Poids net		kg	1000	1800	1750	2900	4000	4200	5600
Modèles antérieurs			B635A	B6050	B6063B	BH6070	B6080	BY60100C	BY60120
