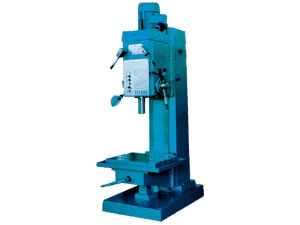

Perceuse verticale

Perceuse verticale
Fiche technique de la perceuse verticale :

Modèle		15001	15002	15003	15004	15005	15006
Spécification	Unit	UDm25	UDM32	UDM40	UDM50	UDM63	UDM80
Diamètre de perçage max (<=50kg/mm2)	mm	25	32	40	50	63	80
Résistance max des avances	N	9000	10000	16000	16000	16000	16000
Torque max. de l'arbre principal	N.m	160	250	350	400	400	400
Puissance du moteur	kw	2.2	2.2 (3)	3	3	3	3
Cône de broche	Morse	No.3	No.4	No.4	No.5	No.5	No.6
Distance entre arbre et glissière	mm	280	280	335	335	335	335
Course max de l'arbre	mm	210	210	200	200	250	200
Course de la broche principale	mm	200	200	250	250	250	250
Nombre de vitesse de broche	mm	9	12	12	12	9	12
Vitesse de broche	rev/mm	50-2000	45-2000	31.5-1400	40-1800	37.5-600	37.5-600
Avance de broche	mm/rev	0.056-1.8	0.056-1.5	0.056-1.8	0.056-1.5	0.09-1.6	0.09-1.6
Distance entre extrémité de l'arbre et la table	mm	<710	<710	<750	<750	<800 (1250)	<800 (1250)
Course de la table	mm	300	300	300	300	300	300
Taille de la table	mm	400 x 550	400 x 550	480 x 560	480 x 550	550 x 650	550 x 650
Pompe de refroidissement	kw	0.09	0.09	0.09	0.09	0.09	0.09
Capacité de la pompe de refroidissement	L/min	25	25	25	25	25	25
Dimension totale	mm	110 x 80 x 233	110 x 80 x 233	120 x 80 x 255	120 x 80 x 255	110 x 98 x 280	120 x 98 x 280
Poids net	kg	960	1000	1300	1350	2500	2500
Modèles antérieurs		Z5125A	Z5132A	Z5140A	Z5150A	Z5163A	ZQ5180
