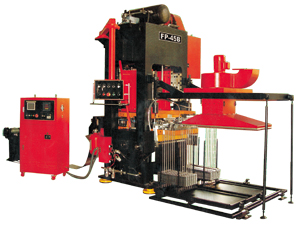

Série FPB

Série FPB
Caractéristiques et performance principales de la série FPB:
Composants : Dérouleur, réservoir d'huile, alimentation d'air, machine de presse à 4 colonnes, ventouse et collecteur, système de contrôle électrique, système de route aérienne, système hydraulique.
La lame dispose d'une fonction de levage hydraulique qui sera pratique pour le changement de moules.
Le réglage de vitesse et la ventouse sous vide se réalisent par la commande de convertisseur.
Le collecteur a une fonction de protection contre les erreurs d'opération, ainsi qu'une alarme avertissement pour pénurie de matières, une alarme pour pénurie d'huile.
La machine principale dispose d'une fonction de protection contre les surcharges hydrauliques.
Equipé de dispositif rapide pour changement de moules, rendant le changement de moules plus rapide et plus pratique.
Utilise un écran tactile et un système de contrôle électrique PLC, pour assurer l'opération fiable de l'emboutissage automatique.

Article		Spécifications
		FP-45B			FP-63B		FP- 80B	FB- 100BQ	FP-100B	FB- 125B	FP-160B
Capacité	kN	450			630		800	1000	1000	1250	1600
Course de mortaise	mm	40	50	60	40	50	40	40	40	40	60	70
Temps de poinçonnage (sans charge)	S.P.M	150- 350	150- 260	150- 230	150- 350	150- 260	15- 300	15- 300	150- 300	150- 300	150- 230	150- 210
Hauteur de filière	mm	270- 320			270- 320		270- 320	270- 320	260- 350	270- 320	270- 320
Hauteur de levage min. de la mortaise	mm	120			200		200	200	250	200	200
Taille de la table d'opération	mm	930x 700 x110			1040 x880 x120		1100x 1170 x120	1320x 1190 x120	1200x 1346 x146	1320x 1355 x140	1320x 1150 x130
Support d'extension	mm	1300 x700 x110			1460 x880 x120		1520x 1170 x120	1740x 1190 x120	1650x 1346 x146	1770x 1355 x140	1740x 1150 x130
Taille du bas de la mortaise	mm	586x 800			900x 920		950x 1198	1300x 1190	1225x 1346	1225x 1346	1300x 1150
Puissance du moteur principal	kW	5.5			7.5		7.5	11	11	15	18.5
Puissance totale	kW	16.5			18.5		18.5	22	22	26	29.5
Pression d'air opératoire		5.5~7.5kgf/cm2\0.8cm3/min
Pression de travail hydraulique	Mpa	7			9.5		10	9.5	10	10	12.5
Diamètre intérieur du matériel d'aluminium	mm	Φ150			Φ150		Φ150	Φ150	Φ150	Φ150	Φ1500 Φ480
Diamètre du matériel d'aluminium	mm	Φ900			Φ1100		Φ1100	Φ1200	Φ1200	Φ1200	Φ1200
Largeur max. du matériel d'aluminium	mm	420			550		850	850	1100	1100	850
Hauteur max. du matériel de collection		Normal 750mm/Levage 900mm
Poids total	Ton	15			18		20	23	26	27	25
