Poinçonneuse CNC à tourelle

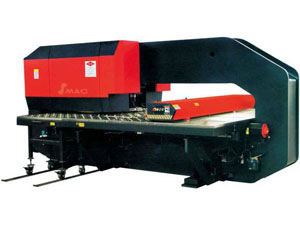

Poinçonneuse CNC à tourelle HP-H300

Poinçonneuse CNC à tourelle
Cette machine-outil est destinée pour assurer un poinçonnage précis et rapide de tube rond, carrée, rectangulaire et profilés ouverts. Elle est équipée d'une glissière linéaire fiable et une vis mère à billes de haute précision.
Un système de commande numérique de haute technologie et un puissant moteur SERVO AC, sont joints avec la machine. Il est à 2 et 5 postes de travail.
Elle est entraînée par un système à poulie de levage hydraulique. Les vitesses et les courses sont variables.
Les tourelles de meule sont entièrement baguées pour une durabilité et une qualité de précision d'usinage. Une technologie de pointe avec un traitement thermique appuyé est adoptée pour durabilité de tous les accessoires.
Une vis sans fin bien sélectionnée pour garantir un usinage très précis. Le diamètre de la vis sans fin est de 88.9mm. Une configuration facile et des outils variables peuvent être fournis suivant la demande de clients. Un circuit fermé pour avoir une bonne rigidité (300, 400, 500, 600, 800).

Poinçonneuse hydraulique de haute vitesse
Elle est entraînée par un système hydraulique à haute vitesse, efficace et très fiable. Ce système permet la réduction significative de la variable temps par une stratification ou poinçonnage à grande vitesse. Elle adopte une vitesse modérée lors de la descente du poinçon pour éviter les erreurs de positionnement, mais retrouve une vitesse de déplacement rapide en si peu de temps. Elle augmente, ainsi, le taux de poinçonnage tout en assurant la qualité de la production. Les vérins de guidages sont réglables permettant un travail de persienne, estampage, extrusion. Elle dispose d'un système d'arrêt automatiquement en cas de surcharge.

Tourelle unique de la poinçonneuse CNC à tourelle
L'usinage des deux faces de la pièce est assuré simultanément pour l'alignement des stations. La tourelle est baguée, et équipée de 2 outils de rainures à réglage manuel.

Auto indexation de la poinçonneuse CNC à tourelle
Pour une grande précision, cette machine-outil est équipée d'une courroie de synchronisation et une vis de transfert. Le choix de vis de transfert (transport par vis sans fin) permet d'éliminer les jeux dans les engrenages. Le transport est constitué par un filet hélicoïdal. La structure permet une meilleure indexation (diamètre de vis de transfert est de 88.9mm)

Tourelles précises de la poinçonneuse CNC
Avec un alliage en acier de très bonne qualité, les tourelles sont dotées d'un mécanisme de décapage durable. Le domaine d'utilisation peut être élargi avec l'indexation automatique de tous les outils et accessoires de travail. Des outils spéciaux sont disponibles pour des trous irréguliers sur des tôles en acier.

Dispositif de serrage pneumatique de la poinçonneuse CNC à tourelle
Elle est équipée d'un mandrin automatique à serrage pneumatique. Ce système de serrage permet d'obtenir une espace libre entre les deux tourelles, augmentant le choix de production de tôles.

Serrage hydraulique de la poinçonneuse CNC à tourelle (en option)
Equipée d'un système de serrage hydraulique, elle permet à un usinage de différents types de matériaux avec ajustage facile des postes de travail. Le dispositif de commande CNC offre une meilleure vérification des serrages.

Table acier à brosse de la poinçonneuse CNC à tourelle
Avec la table à brosse et en acier, les tôles sont largement maintenues tout au long de l'usinage. Elle assure une réduction significative des bruits de nuisance, la vibration, et l'usure des tôles contre toute possibilité de rayures.

Système de lubrification de la poinçonneuse CNC à tourelle
Ce système permet une évacuation facile des matières lubrificatrices dans toutes les pièces qui en nécessitent. Il offre une diminution du frottement, permettant d'augmenter la durée de vie de la partie mobile.

Vis à billes des guides linéaires de haute précision de la poinçonneuse CNC à tourelle
Les vis à billes des guides linéaires sont fabriquées au Japon et en Allemagne. Elles assurent l'orientation et l'exécution de travail avec haute précision.

Logiciel de programmation automatique de la poinçonneuse CNC à tourelle (en option)
Equipé d'un programme de poinçonnage automatique, elle permet d'optimiser l'usinage: possibilité de transfert des données, processus et auto repositionnement de la broche porte burin, à partir de fichiers CAO.

Contrôle CNC de la poinçonneuse à tourelle
Elle est équipée d'un système de contrôle de broche par servomoteur qui lui donne une fiabilité d'usinage exceptionnelle.

Caractéristiques du régulateur CNC
Logiciel de travail
Ports universels RS232
Générateur d'impulsion, avance en boucle
Système à entraînement servomoteur AC
Fonction de diagnostic automatique
Protection automatique code
Diagnostic à distance

Fiche technique de la poinçonneuse CNC à tourelle:

Spécification	Unité		HP-H300
Capacité de poinçonnage	KN	KN	300
Surface max de la tôle à travailler	mm	in	1250 x 2500	50 x 100	1250 x 4000	50 x 160	1250 x 5000	50 x 200	1500 x 4000	60x 160
Poids max de la tôle	kg	lb	150	330	240	528	300	660	210	462
Epaisseur max de la tôle	mm	in	6.35	0.254	6.35	0.254	6.35	0.254	6.35	0.254
Diamètre max de poinçonnage	mm	in	Φ88.9	Φ3.556	Φ88.9	Φ3.556	Φ88.9	Φ3.556	Φ88.9	Φ3.556
Nombre de postes de travail			24/32	24/32	24/32	24/32	24/32	24/32	24/32	24/32
Positionnement et répétition	mm	in	±0.10	±0.004	±0.10	±0.004	±0.10	±0.004	±0.10	±0.004
Vitesse max de poinçonnage	hpm	hpm	600	600	600	600	600	600	600	600
Poinçonnage par 25mm	hpm	hpm	350	350	350	350	350	350	350	350
Vitesse max de chariotage	m/min	in/min	85	3400	85	3400	85	3400	85	3400
Rotation de tourelle	rpm	rpm	30	30	30	30	30	30	30	30
Axes de travail			4+1	4+1	4+1	4+1	4+1	4+1	4+1	4+1
Diamètre de rotation	mm	in	Φ88.9	Φ3.556	Φ88.9	Φ3.556	Φ88.9	Φ3.556	Φ88.9	Φ3.556
Compression d'air	mpa	mpa	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6
Dimensions avec emballage	mm	in	5020x 2680x 2466	200.8x 107.2x 98.64	5020x 4000x 2466	200.8x 160x 98.64	5020x 5000x 2466	200.8x 200x 98.64	5770x 4000x 2466	230.8x 160x 98.64
Poids de la machine	ton	lb	18	39600	19.5	42900	21	46200	22.5	49500
