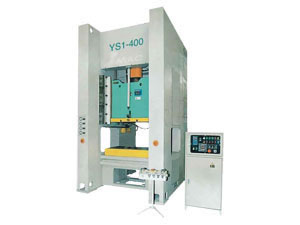

Presse hydraulique point unique type H

Presse hydraulique point unique type H

Caractéristiques de la presse hydraulique point unique type H
La tôle en acier soudé servant de cadrant et permettant d'assurer une bonne résistance à la machine.
Commande à pied avec embrayage à friction de type sec ou humide, est en option pour JM31-160-400
Dispositif hydraulique de protection contre les surcharges, pompe pneumatique avec bague d'étanchéité.
Le coulisseau est soudé avec etencheite au corps de la machine. Cette série de machine –outil est équipée de coulisseau à 8 glissières, de commande numérique, d'un système électrique d'ajustage des points forts, de bague de serrage à la norme internationale, bielle de basculement.
Duplex pour vannes électromagnétiques importés de Japon
Trois morceaux interdépendants pour source d'air (importés de l'étranger)
PLC de marque internationale
Indicateurs, contacteurs AC, commutateurs d'air et autres dispositifs de commande sont importés de l'étranger
Système de lubrification automatique
Ajustage de glissières réglable en option.

Fiche technique de la presse hydraulique point unique type H

ModèleDonnées techniques Articles		PSH -80	PSH- 125	PSH -160	PSH -200	PSH -250	PSH -315	PSH -400	PSH -500	PSH -630
Presse nominale	kN	800	1250	1600	2000	2500	3150	4000	5000	6300
Course nominale	mm	4	5	6	6	7	8	8	10	13
Course coulisseau	mm	120	140	160	180	220	250	250	250	280
Bielle	S.P.M	50-80	45-60	35-55	30-50	30-45	25-40	25-35	20-30	15-20
Ajustage de points	mm	80	90	100	110	110	120	120	120	120
Hauteur max de points	mm	400	400	460	480	550	550	550	550	550
Bielle	mm	450 x 700	600 x 900	600 x 1000	650 x 1100	700 x 1200	750 x 1300	800 x 1300	800 x 1400	1200 x 1400
Distance entre points	mm	750	1000	1140	1240	1340	1440	1440	1440	1800
Ouverture à gauche et droite	mm	500	630	650	800	900	900	1000	1000	1000
Table	mm	500 x 750	630 x 1000	650 x 1100	800 x 1200	900 x 1300	900 x 1400	1000 x 1400	1000 x 1500	1300 x 1700
Epaisseur table	mm	90	150	180	200	200	200	220	220	220
Ouverture en dessus de la table	mm	120 x 500	160 x 600	160 x 600	160 x 600	160 x 600	160 x 600	160 x 600	160 x 600	160 x 600
Diamètre de coulisseau	mm	50 x 60	60 x 80	70 x 80	70 x 80	70 x 80	70 x 80	70 x 80	70 x 100	70 x 100
Moteur principal	KW	7.5	15	15	22	30	37	37	45	75
Dimension	cm	180 x 130 x 280	230 x 165 x 285	230 x 220 x 330	230 x 220 x 330	284 x 204 x 440	310 x 201 x 450	320 x 228 x 470	330x 235x 490	380x280x 510
Poids	ton	7	12	16	20	23	34	40	51	66
Modèles antérieurs		YS1 -80	YS1 -125	YS1 -160	YS1 -200	YS1 -250	YS1 -315	YS1 -400	YS1 -500	YS1 -630
