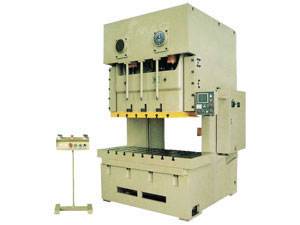

Presse hydraulique deux points type C

Presse hydraulique deux points type C

Caractéristiques de la presse hydraulique deux points type C
La série de presse col de cygne J25 peut être appliquée dans un usinage de type poinçonnage et travail d'arcade peu profond sur une plaque de grandes dimensions. Elle peut être également équipée de plusieurs niveaux de points forts. Bâti fixe, elle est d'une grande rigidité avec une déformation réduite.
Embrayage frein à commande pneumatique, réduisant le bruit de nuisance et assurant la durabilité de la machine. La sécurité d'usinage fiable.
Le système d'engrenage mécanique est immergé dans un circuit lubrificateur isolé, permettant un fonctionnent sans problème et peu de bruit.
Elle dispose d'un coulisseau à six glissières pour un déplacement avec haute précision.
Un dispositif hydraulique de protection de surcharge de norme internationale, un système d'arrêt immédiat en cas de défaillance. Ajustement électrique de hauteur des points.
Vitesse des courses variables, répondant aux exigences pour le traitement des différentes sections et composants. Dispositif de protection du système électrique, chargeur, coussin d'air et autres accessoires sont optionnels et sont disponibles pour la presse mécanique. Système de lubrification automatique disponible.

Fiche technique de la presse hydraulique deux points type C

ModèleDonnées techniques Articles			11301		11302		11303		11304		11305		11305-1
			PTC-80B		PTC-110B		PTC-160B		PTC-200B		PTC-250B		PTC-315B
			L	S	L	S	L	S	L	S	L	S	L	S
Presse nominale		kN	800		1100		1600		2000		2500		3150
Course nominale		mm	4.5	2.5	5	3	6	3	7	4	7	4	8	5
Course coulisseau		mm	160	90	180	110	200	130	230	150	250	180	250	180
Bielle	Variable	S.P.M	40- 75	50- 90	35- 65	45- 80	30- 50	35- 65	25- 45	30- 55	20- 40	30- 50	20- 35	25- 45
	unique	S.P.M	70	-	60	-	45	-	40	-	35	-	30	-
Hauteur max de points		mm	380	350	380	350	450	400	500	450	550	450	550	450
Ajustage de points		mm	80		90		100		110		120		120
Distance entre points		mm	1310		1450		1630		1900		2130		2130
Table de travail	L-R	mm	1650		1880		2040		2420		2700		2700
	F-B	mm	600		680		760		840		920		920
	Epaisseur	mm	150		160		170		180		200		200
Points	L-R	mm	1200		1360		1500		1850		2100		2100
	F-B	mm	460		520		580		650		700		700
Puissance de moteur principal		kw	11		15		22		22		30		37
Dimension totale	F-B	mm	2145		2230		2535		2720		2940		2980
	L-R	mm	2210		2415		2415		3055		3250		3250
	Hauteur	mm	2290		3150		3360		3820		4365		4455
Poids machine		kg	15000		16000		21000		32000		45000		48000
Modèles antérieurs			J25- 80B		J25- 110B		J25- 160B		J25- 200B		J25- 250B		J25- 315B
