Machine de perçage par électroérosion (EDM)

Fraiseuse de matrices EDM

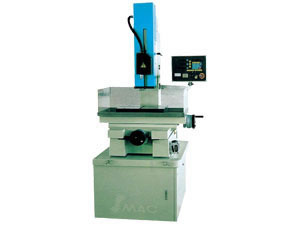

Machine de perçage par électroérosion (EDM)

Caractéristiques de la machine de perçage par électroérosion (EDM) :
1. Elle peut forer rapidement des trous profonds de 0.2-3.0mm de diamètre.
2. Servo contrôle. Vitesse rapide.
3. Broche linéaire d'axe Z. Haute précision.
4. L'axe X et l'axe Y sont de haute dureté. Ils peuvent se déplacer sur une longue distance.
5. Pompe spéciale importée de Taiwan. Profondeur de processus : ≥400mm

Fiche technique de la machine de perçage par électroérosion (EDM) :

  16108 16109
Type ZGD 703A ZGD 703B
Dimensions d'établi 550 x 360 700 x 400
Dimensions hors tout (L x l x H) 1000 x 750 x 2000 1200 x 900 x 2100
Distance de déplacement d'axes (X x Y x Z) 350 x 250 x (380+300) 450 x 350 x (380+300)
Charge max. d'établi 350kg 500kg
Diamètre de l'électrode 0.2-3 0.2-3
Profondeur max. de façonnage 400 400
Pression max. de l'eau opérationnelle 140kg/cm3 140kg/cm3
Dimensions de canal 800 x 450 1100 x 600
Diamètre ≥300 ≥300
Poids de la machine 750kg 1200kg

Puissance d'impulsion et système de contrôle de la machine de perçage par électroérosion (EDM) :

Electricité de service max. 30A
Matières Acier / Aluminium / Cuivre / Conducteurs variés
Milieu de fonctionnement Eau / Eau savonneuse
Vitesse max. de fonctionnement 30-60mm (1.0")
