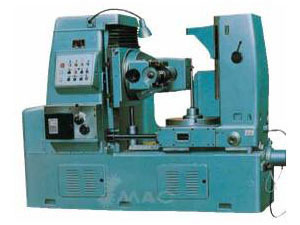

Tailleuse d'engrenages semi-automatique

Tailleuse d'engrenages semi-automatique
Application de la tailleuse d'engrenages semi-automatique
Cette machine-outil est favorable pour un taillage d'engrenage à vis sans fin à grande ou à petite échelle de production.
Caractéristiques principales de la tailleuse d'engrenages semi-automatique
Lors d'un usinage, la machine fonctionne pour un taillage en avant et en arrière, mais aussi valable pour une coupe tangentielle ou radiale.
Lors d'un taillage d'engrenages cylindriques de même dimension, il faut régler la machine une seule fois, il est donc approprié pour un travailleur à travailler sur plusieurs machines en même temps.
La machine est d'une bonne structure avec une faible déformation à la chaleur. Elle peut être actionnée avec une vitesse de coupe élevée pour une charge lourde. Elle est dotée d'une bonne efficacité de production.
La machine est facile à ajuster et à exploiter. Elle est équipée d'un mécanisme d'arrêt automatique, d'un dispositif de sécurité fiable et d'un système de graissage automatique.
Le modèle semi-automatique YB3150E a les mêmes spécifications et applications que le modèle universel. Le support porte-outil vertical est fourni en cas d'exigence spécifique des clients
Utilisation de la tailleuse d'engrenages semi-automatique
Cette machine-outil est favorable pour un taillage d'engrenage à vis sans fin à grande ou à petite échelle de production
Elle possède de bonnes caractéristiques de rigidité et une déformation thermique extrêmement faible, permettant l'usinage à grande vitesse et un taillage de pièce lourde, avec un rendement de production très élevé.
La machine est facile à ajuster et à exploiter. Elle est équipée d'un mécanisme d'arrêt automatique, d'un dispositif de sécurité fiable et d'un système de graissage automatique.
Fiche technique de la tailleuse semi-automatique

Articles	Spécifications				Remarques
Type	YB3125E	Y3150E	YB3150E	YB3180	Les accessoires joints avec la machine 1. Arbre pour mandrin 2. Mandrin porte fraise 3. Porte fraise échangeable 57 pièces 4. Outils d'ajustement A. Outils d'ajustement B.Clé à tête hexagonale1 pièce C. Cl » à fourche 1 pièce D. Injecteur d'huile 1 pièce
Module max de pièce à travailler	1250mm	500mm	500mm	800mm
Module max de pièce à travailler	12mm	8mm	8mm	10mm
Largeur max de pièce à travailler		250mm	250mm	300mm
Denture minimale de la pièce à travailler	12 Z min/knt=5(*n: nombre de lames)	5 Z m i n / k n t = 5 ( * n : nombre de lames)	5 Z min/knt=5 (*n: nombre de lames)	8 Z min/knt=5 (*n: nombre de lames)
Diamètre max de la lame	220mm	160mm	160mm	180mm
Longueur max de la lame	220mm	160mm	160mm	180mm
Diamètre de mandrin de coupe	27,32,40,50mm	22, 27, 32mm	22, 27, 32mm	22,27,32,40mm
Rotation max de poupée fixe	±60°	±240°	±240°	±60°
Avance max de lame	100mm	55mm	55mm	60mm
Distance entre la pièce et la lame axiale	Min: 100mm	Max: 330mm Min: 30mm	Max: 330mm Min: 30mm	Max: 585mm Min: 235mm
Distance entre table et lame de coupe axiale	Max: 700mm Min: 200mm	Max: 535mm Min: 235mm	Max: 535mm Min: 235mm	Max: 550mm Min: 50mm
Distance entre table et roulement poste de derrière	Max: 910mm Min: 510mm	Max: 630mm Min: 380mm	Max: 630mm Min: 380mm	Max: 600mm Min: 400mm
Diamètre max de pièce à travailler	>60mm	30mm	30mm	60mm
Vitesses	7 étapes	9étapes	9étapes	8étapes
Plage d'avance rapide	16-125r.p.m.	40-250r.p.m.	40-250r.p.m.	40-200r.p.m.
Plage d'avances axiales	0.39-4.4mm/table par tour	0.4-4mm/table par tour	0.4-4mm/table par tour	0.4-4mm/table par tour
Puissance du moteur	18.25kw	6.45kw	6.45kw	7.45kw
Dimensions	3600X 2040X 2400mm	2439x 1272x 1770mm	2439x 1272x 1770mm	2765x 1420x 1850mm
