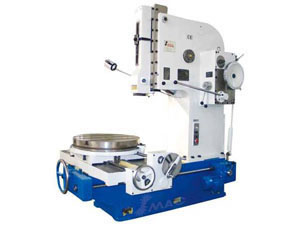

Mortaiseuse (15401)

Mortaiseuse 15401, 15402

Caractéristiques de la mortaiseuse
Appelée « perceuse à trou carré », la mortaiseuse est conçue pour la réalisation des mortaises ou des rainures de clavettes au niveau de la surface des pièces à usiner. La machine est adaptée pour un travail sur une seule pièce ou dans une production à petit lot.
Le démarrage et l'arrêt de la machine sont effectués par un embrayage à disques multiples et le mouvement alternatif du coulisseau est réalisé par une manivelle.
Elle est équipée d'un mécanisme automatique pour l'avance verticale, horizontale et le mouvement de rotation. Elle st aussi dotée d'un dispositif de sécurité pour la stabilité de la table de travail. L'avance rapide verticale et horizontale et la rotation de la table sont entraînées par un engrenage d'indexation rotative.
Fiche technique de la mortaiseuse

	15401	15402
Spécifications	SL200	SL320	Unit
Longueur max de rainure	200	320	mm
Nombre de coulisseau par minute	32, 50, 80, 125	20, 32, 50, 80
Inclinaison de coulisseau	00-80	00-80
Ajustement vertical de coulisseau	200	315	mm
Diamètre de table	460	500	mm
Distance entre broche porte outil et la colonne	480	600	mm
Distance entre surface de la table et socle	320	490	mm
Course longitudinale de la table	420	630	mm
Course transversale de la table	420	560	mm
Pivotement de la table	3600	3600
Plage de courses longitudinale et transversale	0.054-1.24	0.08-1.21	mm
Plage de rotations de la table	0.0350-0.8050	0.0520-0.7830
Chargement max sur la table	400	500	kg
Puissance de moteur principal	3	3	kw
Puissance de moteur pour course rapide	0.75	0.75	kw
Vitesse de moteur principal	1420	960	r/min
Vitesse de moteur pour course rapide	1380	1380	r/min
Dimensions hors tout (L x l x H)	1717 x 1221 x 1885	2261 x 1496 x 2246	mm
Poids net	2200	3100	kg
Planéité de la surface de la pièce travaillée	0.015	0.015	mm
Verticalité de surface de la pièce travaillée	0.025	0.025	mm
Rugosité de surface de la pièce travaillée	6.3	6.3
Verticalité de surface de la pièce travaillée par rapport au socle	0.02	0.02	mm
Modèles antérieurs	B5020E/D	B5032E/D
