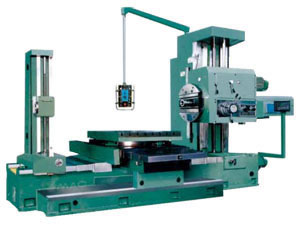

Aléseuse horizontale

Aléseuse horizontale
Caractéristiques de l'aléseuse horizontale
La rigidité de la structure des broches, gamme complète de changement de vitesse.
Réglage de vitesses de broche entraîné hydrauliquement, les avances favorables pour une exploitation exceptionnelle.
La course de poupée fixe est entraînée automatiquement par un système d'exécution centralisée. La course longitudinale et transversale de la table, la rotation de la broche porte outil, et le système de serrage, sont tous équipés d'un dispositif pratique et fiable tout en réduisant le délai d'exécution
Elle est équipée d'un système de contrôle électrique PLC
Les séries B/1, 2, 3 sont modifiées avec glissières auxiliaires, pour améliorer le champs de course longitudinale
La série C est équipée d'un moteur de recul et un moteur SERVO pour les avances
Accessoires standard de l'aléseuse horizontale
Broche porte outil
Dito
Fraise
Cale
Bras
Support pour plateau à surfacer
Tête aléseuse avec précision
Ecrous hexagonaux pour fixation de fondation
Cuvette de finition
Manivelle
Pompe à graisse
Accessoires optionnels de l'aléseuse horizontale
Outil à fraiser
Outil à aléser
Outil à aléser polyvalent
Outil à aléser pour surfaçage
Tête de coupe en plaque à presse
Fiche technique de l'aléseuse horizontale

Modèles Spécification			14701	14702	14703	14704	14705
			B(X)11B	B(X)11C	B(X)11C/B	BX11B2	BX611C/3
Diamètre de broche porte fraise		mm	110	110	130	110	110
Cône de broche		-	MT6	MT6	Métrique 80	Morse No6	Morse No6
Torque max de broche		N.m				1225	1225
Torque max de la tête		N.m				1960	1960
Poussée max de broche		N	13000	13000	13000	12250	12250
Course max de broche d'alésage		mm	550	550	550	600	600
Nombre de vitesses de broche		-	18	18	18	22	22
Plage de déplacement de broche		r/min	12-950	12-950	12-950	8-1000	8-1000
Course de chariot de surfaçage		mm	160	160	160	180	180
Dimension de l'établi		mm	1320x1010	1320x1010	1320x1010	1100x960	1250x1100
Chargement max sur la table		kg	2500	2500	5000	2500	3000
Distance entre broche et table	Max	mm	900	900	900	900	1200
	Min	mm	0	0	0	0	0
Course de la table	Longitudinale	mm	1100	1100	1100	1000	1400
	Transversale	mm	850	1200	1200	900	1600
Plage de broches, poupée fixe, avance de table par révolution		mm/rev				0.04-6/ 0.01-1.88	0.04-6/ 0.01-1.88
Puissance du moteur principal		kw	6.5/8	6.5/8	9/11	7.5	7.5
Dimension totale (L x l x H)		mm	4970 2100 3010	4970 2330 3010	4970 2330 3010	4910 2866 2750	5120 3380 3100
Poids de la machine		kg	10700	12500	12500	12500	1800
Modèles antérieurs			T(X)611B	T(X)611C	T(X)611C/B	TSPX6111B	TPX6111C/3

Modèles Spécification			14706	14707	14708	14709	14710	14711
			BX11B/2	BX11B/3	BX13	BX13/2	BX13/3	BX13/4
Diamètre de broche porte fraise		mm	110	110	130	130	130	130
Cône de broche		-	Morse No6	Morse No5	Morse No6	Morse No5	Metric 80	Metric 80
Torque max de broche		N.m	1225	1225	3136	3136	3136	3136
Torque max de la tête		N.m	1960	1960	4900	4900	4900	4900
Poussée max de broche		N	12250	12250	31360	31360	31360	31360
Course max de broche d'alésage		mm	600	600	900	900	900	900
Nombre de vitesses de broche		-	22	22	24	24	24	24
Plage de déplacement de broche		r/min	8-1000	8-1000	4-800	4-800	4-800	4-800
Course de chariot de surfaçage		mm	180	180	250	250	250	250
Dimension de l'établi		mm	1100 x960	1250 x1100	1600 x1400	800 x1600	1850 x1400	1600 x1400
Chargement max sur la table		kg	2500	3000	8000	10000	8000	8000
Distance entre broche et table	Max	mm	900	1200	1400	1800	1400	1800
	Min	mm	0	0	0	0	0	0
Course de la table	Longitudinale	mm	1000	1400	1500	1500	2000	3000
	Transversale	mm	1250	1600	1600	2000	1600	2000
Plage de broches, poupée fixe, avance de table par révolution		mm/rev	0.04-6/ 0.01-1.88	0.04-6/ 0.01-1.88	0.05-8/ 0.01-2	0.05-8/ 0.01-2	0.05-8/ 0.01-2	0.05-8/ 0.01-2
Puissance du moteur principal		kw	7.5	7.5	15	15	15	15
Dimension totale (L x l x H)		mm	4910 2870 2750	5120 3380 3100	6995 3647 3442	7149 4665 3800	6995 3647 3442	8665 4665 3800
Poids de la machine		kg	13000	18000	24000	25500	24500	27000
Modèles antérieurs			TSPX 611B/2	TSPX 611B/3	TSPX 6113	TSPX 6113/2	TSPX 6113/3	TSPX 6113/4
