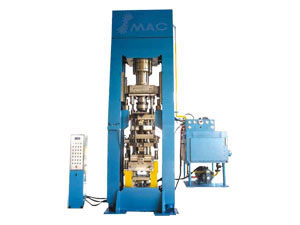

Presse hydraulique de formage

Presse hydraulique de formage

Caractéristiques de la presse hydraulique de formage
La presse hydraulique de type YAN79 est conçue à un travail de formage pour produire des petites pièces mécaniques en acier. Elle est aussi favorable à un travail de formage en céramique et en électronique (former les petites pièces en céramiques ou électroniques).Cette série de machine à formage dispose d'un système hydraulique et électrique séparé, d'une alimentation et d'un dispositif de déchargement automatique. Comme le contrôle du système électrique est réalisé avec PLC, les boutons de fonctionnement sont centralisés pour une utilisation facile de la machine.

Fiche technique de la presse hydraulique de formage

			11818	11819	11820	11821	11822	11823	11824
Articles		Unité	YAN 79Z -40	YAN 79Z(K) -63	YAN 79Z(K) -100	YAN 79Z(K) -200	YAN 79Z(K) -315	YAN 79Z(K) -500	YAN 79Z(K) -630
Presse nominale		kN	400	630	1000	2000	3150	5000	6300
Force d'enfoncement		kN	280	350	400	850	1000	1400	2000
Pression de liquide		MPa	25	25	25	25	25	25	25
Avance coulisseau		mm	350	400	400	500	500	600	600
Avance pour enfoncement		mm	150	200	200	250	250	300	300
Points		mm	120	120	150	150	150	150	150
Vitesse	Rapide	mm/s	120	120	120	100	100	100	100
	Décélération	mm/s	20	18	15	12	12	12	12
	Retour	mm/s	100	120	100	80	60	80	60
	enfoncement	mm/s	48	40	40	40	35	40	40
	Retour	mm/s	48	45	45	45	45	45	40
Bielle supérieur	presse	kN	8	11	11	18	18	22	22
	Presse en retour	kN	4.5	5	5	9.5	9.5	11	11
	Avance max	mm	30	30	30	30	30	30	30
Bielle inférieure	presse	kN	30	30	60	80	80	120	120
	Presse en retour	kN	10	10	35	50	50	60	60
	Avance max	mm	100	100	120	200	200	200	200
Table		mm2	450 x 450	560 x 490	700 x 580	950 x 700	1120 x 800	1200 x 1000	1300 x 1000
Force motrice de bielle	Presse max	kN	80	80	80	80	80	125	125
	Avance max	mm	80	80	80	80	80	80	80
Bielle à points morts	Presse max	kN	45	45	45	45	45	65	65
	Avance max	mm	100	100	100	100	100	100	100
Bielle à points forts	presse max.	kN	20	23	23	25	25	27	27
	Avance max	mm	30	30	30	30	30	30	30
Moteur principal		kW	7.5	7.5	11	15	22	30	37
Dimension	L-R	mm	1760	1800	3010	4200	4575	5775	5820
	F-B	mm	2310	2400	1300	1700	2425	2500	2630
	En dessus du sol	mm	3500	3600	4000	4500	4800	5200	5700
	En dessous du sol	mm	400	600	600	1500	1500	1700	1900
Face de bielle	presse max.	kN	30	30	30	30	30	80	80
	presse max. en retour	kN	19	19	19	19	19	50	50
	Avance max	mm	60	60	60	80	80	80	80
