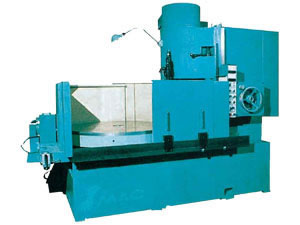

Rectifieuse plane à broche verticale

Rectifieuse plane à broche verticale
Fiche technique de la rectifieuse plane à broche verticale :

	17300	17301	17302		17303
Spécifications	VSG80	VSG100	VSG125		VSG160
Diamètre de banc	800	1000	1250		1600
Champ d'attraction électromagnétique	80-120N/cm2
Rectification max (diamètre x H)	1000 x 400	1000 x 400	1250 x 400		1600 x 250
Emery (épaisseur x l x L)	Wp25 x 80 x 150			Wp35 x 90 x 150
Vitesse de rotation de banc	11:12	11:12	11:12		16
Ecart entre bancs	570	570	540		810
Vitesse de transfert de banc	3.7	3.7	3.7		2.5
Puissance du moteur pour rotation de banc	2.4/1.5	2.4/1.5	2.4/1.5		5.5
Puissance du moteur pour transfert de banc	1.1	1.1	1.1		3
Vitesse de rotation de la poupée porte meule	740	740	740		585
Vitesse de modification de poupée porte meule	0.15	0.15	0.15		0.09
Puissance du moteur de la poupée porte meule	45	45	45		75
Puissance du moteur pour mouvement ascendant de la poupée porte meule	0.55	0.55	0.55		1.5
Course verticale de la poupée porte meule (par pas)	0.4	0.4	0.4		0.32
Course verticale de la poupée porte meule (par échelle graduée)	0.01	0.01	0.01		0.01
Course verticale de la poupée porte meule (par tour)	1.0	1.0	1.0		0.7
Puissance de moteur pompe refroidisseur	0.25	0.25	0.25		0.25
Puissance du moteur principal	50	50	50-65		84
Poids de la machine (APPR)	7500	7500	8500		24000
Modèles antérieurs	M7480	M74100	M74125		M74160
