Presse hydraulqiue deux points type H

Presse hydraulqiue deux points type H

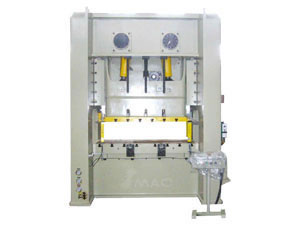

Presse hydraulique deux points type H

Caractéristiques de la presse hydraulique deux points type H
La tôle en acier soudé servant de cadrant et permettant d'assurer une bonne résistance à la machine tout en éliminant les déformations angulaires.
Embrayage frein à commande pneumatique, réduisant le bruit de nuisance et assurant la durabilité de la machine. La sécurité d'usinage fiable.
Dispositif hydraulique de protection contre les surcharges, pompe pneumatique avec bague d'étanchéité.
Le coulisseau est soudé avec etencheite au corps de la machine. Cette série de machine –outil est équipée de coulisseau à 6 glissières.
Vitesse des courses variables, répondant aux exigences pour le traitement des différentes sections et composants. D'autres accessoires sont optionnels et sont disponibles pour augmenter la fiabilité de travail dans un plus large domaine.

Fiche technique de la presse hydraulique deux points type H

Modèle Données techniques Articles 11317 11318 11319
PTH-110 PTH-160 PTH-200
L S L S L S
Presse nominale KN 1100 1600 2000
Course nominale mm 5 3 6 3 7 4
Course coulisseau mm 180 110 200 110 230 150
Bielle S.P.M 35-65 45-80 30-50 45-80 25-45 30-55
Hauteur max de points mm 400 350 450 350 500 450
Ajustage de points mm 90 100 110
Distance entre points mm 1750 1970 2340
Table L-R mm 1730 1930 2320
F-B mm 680 760 840
Epaisseur mm 160 170 180
Points L-R mm 1360 1500 1850
F-B mm 520 580 650
Fenêtre 600 650 650
F-B mm 530 750 800
Moteur kw 15 22 22
Dimension mm 252×224×315 276×245×336 330×270×382
Poids ton 15 20 32
Modèles antérieurs JB36-110 JB36-160 JB36-200

Modèle Données techniques Articles 11320 11321 11322 11323
PTH-250 PTH315 PTH-400 PTH-500
L S L S L S L
Presse nominale KN 2500 3150 4000 5000
Course nominale mm 7 4 8 5 8 5 10
Course coulisseau mm 250 180 250 180 250 180 280
Bielle S.P.M 20-40 30-50 20-35 25-45 20-30 25-45 18-25
Hauteur max de points mm 550 450 500 450 550 585 580
Ajustage de points mm 120 120 120 120
Distance entre points mm 2600 2860 2860 2900
Table L-R mm 2550 2800 2800 2850
F-B mm 920 950 1000 1050
Epaisseur mm 200 220 220 240
Points L-R mm 2100 2300 2300 2300
F-B mm 700 750 800 850
Fenêtre 540 700 750 780
F-B mm 820 980 980 1000
Moteur kw 30 37 37 45
Dimension mm 385×300×436 395×318×447 395×318×447 400×350×475
Poids ton 42 52 55 70
Modèles antérieurs JB36-250 JB36-315 JB36-400 JB36-500
