Cintreuse hydraulique manuelle

Cintreuse hydraulique

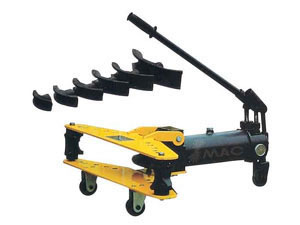

Cintreuse hydraulique manuelle

Fiche technique de la cintreuse hydraulique manuelle

			12114	12115	12116
Articles		Unité	MB-2A	MB-3A	MB-4A
Pression max d'usinage		MPa	44	59	62
Pression max à vide		MPa	47-51	59	62
Charge maximale		KN	88	196	206
Course max		mm	250	320	420
Capacité	Diamètre externe	mm	Ф21.5-60	Ф21.5-88.5	Ф21.5-108
	Epaisseur	mm	2.75-4.5	2.75-4.5	2.75-4.5
Capacité du réservoir		L	1.2	1.8	3
Angles de pliage		rad	π/2≤a < π	π/2≤a < π	π/2≤a < π
Qualité d'huile			N15	N15	N15
Force de pliage		N	490	490	490
Poids de machine		kg	59 (108)	124 (173)	196 (245)

Cintreuse hydraulique manuelle
Fiche technique de la cintreuse hydraulique manuelle

				12117	12118	12119
Articles			Unité	EB-2B	EB-3B	EB-4B
Pression max d'usinage			MPa	63	63	63
Pression max à vide			MPa	73	73	73
Charge maximale			KN	88	106	206
Course max			mm	250	320	420
Capacité	Diamètre externe		mm	F21.3-60	F21.3-88.5	F48-108
	Epaisseur		mm	2.75-5	2.75-6	2.75-7
Alimentation électrique			V	220V/380V	220V/380V	220V/380V
Puissance de moteur			W	750	750	750
Capacité du réservoir			L	1	1.2	2.5
Angles de pliage			rad	π/2≤a< π	π/2≤a< π	π/2≤a< π
Qualité d'huile				N15	N15	N15
Force de pliage			mm	4D	4D	4D
Poids de machine			kg	120	173	210
Diamètre externe		Pour tube à basse pression	mm	Ф21.3,Ф26.8 ,Ф33.5,Ф42.3 ,Ф48,F60	Ф21.3, Ф26.8 ,Ф33.5,Ф42.3 ,Ф48,Ф60, Ф75.5,Ф88.5	Ф21.3,Ф26.8 ,Ф33.5,Ф42.3 ,Ф48,Ф60, Ф75.5,Ф88.5 ,Ф108

Cintreuse manuelle SWG-25
Fiche technique de la cintreuse manuelle SWG-25

Force de pliage
Externe	mm	Ф10, Ф12, Ф14, Ф16, Ф19, Ф22, Ф25
Angle de pliage		180º
Diamètre de pliage	mm	4D
