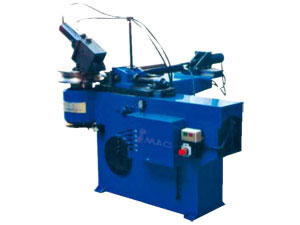

Cintreuse de tubes universelle
Machine plieuse de tube W27YS est simple et pratique. Elle peut plier les tuyaux et tubes dans un rayon relativement important. Elle est entraînée manuellement. Pour définir les angles de travail, un dispositif pour échelles graduées est utilisé. Les modèles basiques 25 et 42 sont dotés d'un mandrin de déchargement. Les modèles 176 et 114 n'en disposent pas, mais installation sur commande.
Fiche technique de la cintreuse de tubes universelle

Modèle Spécification	Unité	12105	12106	12107	12108	12100
		TB-25	TB-42	TB-76	TB-114	TB-34
Pliage max	mm	25 x 2	42 x 2	76 x 2	114 x 10	34 x 5
Rayon d'arrondi	mm	120	150	450	450	120
Angle de pliage	°	185	185	185	185	210
Hauteur de pliage	mm	950	1000	1050	1100	990
Longueur de barre porte mandrin	mm	1000	1400	optionnel	optionnel	-
Vitesse de pliage	r/min	0-4	0-3.5	0-2	0-2	1
Puissance de moteur	kW	0.75	3	5.5	11	1.1
Dimension	m	1.4 x 0.7 x 1.1	1.9 x 0.8 x 1.1	1.9 x 1.1 x 1.2	2.5 x 1 x 1.5	0.85 x 0.57 x 1
Poids machine	kg	200	450	2500	3500	500
Modèle antérieur		W27YS-25	W27YS-42	W27YS-76	W27YS-114	W27S-34
