Rouleuse hydraulique

Rouleuse hydraulique

Rouleuse hydraulique

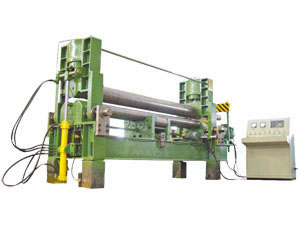

Description de la rouleuse hydraulique
Le rouleau supérieur peut se déplacer verticalement et horizontalement. Il a une fonction de pré pliage et la réalisation de forme courbe sur profil en acier.
Le rouleau supérieur monté sur un tambour, et son support est joint à celui du rouleau inférieur. Par réglage des supports, il peut rouler avec une haute précision. Avec un système de commande CNC, il est d'une structure simplifiée pour une fiabilité excellente.
Le déplacement vertical et horizontal du rouleau supérieur est orienté numériquement. Le réglage du champ de mouvement est distinctif et direct.

Fiche technique de la rouleuse hydraulique:

Modèle antérieur Epai
sseur
max
(mm)
Lar
geur
max
(mm)
Diam
ètre
du
rou
leau
haut
(mm)
Diam
ètre
du
rou
leau
bas
(mm)
Dist
ance
entre
rou
leau
infér
ieur
et le
centre
(mm)
Moteur principal (mm) Moteur hydraulique (kw) Moteur des courses Modèle antérieur
11501 11501 RBP-3 x 3200 3 3200 245 135 180 4 2.2 0.75 W11S-3 x 3200
11502 11502 RBP-6 x 1500 6 1500 175 125 160 3 2.2 0.75 W11S-6 x 1500
11503 11503 RBP-6 x 2000 6 2000 220 135 180 4 2.2 0.75 W11S-6 x 2000
11504 11504 RBP-6 x 2500 6 2500 245 135 180 4 2.2 0.75 W11S-6 x 2500
11505 11505 RBP-8 x 2000 8 2000 235 135 180 4 2.2 0.75 W11S-8 x 2000
11506 11506 RBP-8 x 2500 8 2500 255 145 200 7.5 4 0.75 W11S-8 x 2500
11507 11507 RBP-8 x 3000 8 3000 280 145 200 7.5 4 0.75 W11S-8 x 3000
11508 11508 RBP-12 x 2000 12 2000 255 150 245 7.5 4 0.75 W11S-12 x 2000
11509 11509 RBP-12 x 2500 12 2500 300 165 270 11 5.5 1.5 W11S-12 x 2500
11510 11510 RBP-12 x 3000 12 3000 350 180 300 11 5.5 2.2 W11S-12 x 3000
11511 11511 RBP-16 x 2000 16 2000 300 165 270 11 5.5 1.5 W11S-16 x 2000
11512 11512 RBP-16 x 2500 16 2500 330 180 300 11 5.5 2.2 W11S-16 x 2500
11513 11513 RBP-16 x 3200 16 3200 400 220 360 22 7.5 4 W11S-16 x 3200
11514 11514 RBP-20 x 2000 20 2000 370 220 360 22 7.5 4 W11S-20 x 2000
11515 11515 RBP-20 x 2500 20 2500 380 220 360 22 7.5 4 W11S-20 x 2500
11516 11516 RBP-20 x 3000 20 3000 425 235 380 30 11 4 W11S-20 x 3000
11517 11517 RBP-25 x 2000 25 2000 390 220 360 22 7.5 4 W11S-25 x 2000
11518 11518 RBP-25 x 2500 5 2500 410 235 380 30 11 4 W11S-25 x 2500
11519 11519 RBP-30 x 2000 30 2000 410 235 380 30 11 4 W11S-30 x 2000
11520 11520 RBP-25 x 3000 25 3000 450 250 400 37 15 5.5 W11S-25 x 3000
11521 11521 RBP-25 x 4000 25 4000 550 275 460 37 18.5 7.5 W11S-25 x 4000
11522 11522 RBP-30 x 2500 30 2500 460 260 420 37 18.5 5.5 W11S-30 x 2500
11523 11523 RBP-30 x 3000 30 3000 500 275 460 37 18.5 7.5 W11S-30 x 3000
11524 11524 RBP-30 x 3200 30 3200 510 275 460 37 18.5 7.5 W11S-30 x 3200
11525 11525 RBP-30 x 4000 30 4000 580 290 500 45 18.5 7.5 W11S-30 x 4000
11526 11526 RBP-35 x 2000 35 2000 460 260 420 37 18.5 7.5 W11S-35 x 2000
11527 11527 RBP-35 x 2500 35 2500 500 275 460 37 18.5 7.5 W11S-35 x 2500
11528 11528 RBP-35 x 3000 35 3000 540 290 500 45 18.5 7.5 W11S-35 x 3000
11529 11529 RBP-35 x 4000 35 4000 630 340 610 55 22 11 W11S-35 x 4000
11530 11530 RBP-40 x 2000 40 2000 500 275 460 37 18.5 7.5 W11S-40 x 2000
11531 11531 RBP-40 x 2500 40 2500 520 290 500 45 18.5 7.5 W11S-40 x 2500
11532 11532 RBP-40 x 3000 40 3000 590 340 610 55 22 11 W11S-40 x 3000
11533 11533 RBP-50 x 2500 50 2500 620 360 650 75 22 15 W11S-50 x 2500
11534 11534 RBP-50 x 3000 50 3000 650 380 700 75 22 15 W11S-50 x 3000
11535 11535 RBP-50 x 3200 50 3200 665 380 700 75 22 15 W11S-50 x 3200
11536 11536 RBP-60 x 3000 60 3000 710 420 780 90 30 15 W11S-60 x 3000
11537 11537 RBP-70 x 3200 70 3200 770 460 880 110 30 22 W11S-70 x 3200
11538 11538 RBP-80 x 3000 80 3000 830 500 960 110 30 22 W11S-80 x 3000
11539 11539 RBP-90 x 3000 90 3000 860 520 180 110 37 30 W11S-90 x 3000
11540 11540 RBP-100 x 3000 100 3000 900 560 180 110 45 37 W11S-100 x 3000
11541 RBP-TNC Identique au modèle ci dessus W11S-TNC
11542 RBP-TNC Identique au modèle ci dessus W11S-TNC
11543 RBP-TNC Identique au modèle ci dessus W11S-TNC
