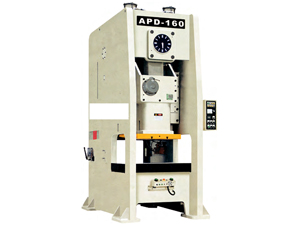

Presse monopoint à cadre D

Presse monopoint à cadre D

Caractéristiques de la structure principale
Le cadre latéral droit conçu virtuellement élimine la déviation angulaire, donnant ainsi une précision améliorée pour les applications de matrices progressives et réduit les coûts de maintenance sur les outils.
Il n'y a pas de déviation angulaire, ce qui prolonge considérablement la vie de la matrice et réduit les coûts de l'entretien des outils.
Son système à embrayage et frein humide de couple élevé breveté fournit un faible bruit, une longue durée de vie avec un minimum d'entretien.
La zone de glissement est de 15%-25% plus grande que celle des presses à cadre C permettant de plus grands outils. Les grands points 6-clavettes sont centrés dans le corps coulissant, pour assurer une meilleure résistance aux charges décentrées.
Couple élevé, unité de frein à engrenage humide fermée nécessite un entretien minimal, élimine le bruit et la pollution causée par particules de l'air, et prolonge de manière considérable la vie de la doublure.
Un système de contrôle multifonctionnel respectueux de l'environnement.
Conçu pour permettre une intégration simple avec des équipements auxiliaires automatisés.

Modèle		11369		11370		11371		11372		11373
		APD-80		APD-110		APD-160		APD-200		APD-260
Modèle		V	H	V	H	V	H	V	H
Capacité	Tonne	80		110		160		200		260
Point de tonnage nominal	mm	4	2	6	3	6	3	6	3	7	3.5
Course	mm	150	70	180	80	200	90	200	100	250	150
Hauteur de la matrice	mm	340	380	360	410	460	510	460	510	500	550
Course par minute	s.p.m	35-80	80-120	30-60	60-90	20-50	40-70	20-50	50-70	20-50	50-70
Réglage de glissement	mm	80		80		100		110		120
Zone de glissement	mm	560x420x70		650x470x80		700x550x90		850x630x90		850x700x100
Zone de travestin	mm	760x550x90		900x600x110		980x880x140		1140x820x160		1500x840x180
Moteur principal	kw.p	7.5		11		15		18		22
Dispositif de réglage de glissement	HP
Pression d'air	kg/cm2	6		6		6		6		6
Dimensions de presses	mm	1300x1890 x3000		1420x1985 x3200		1600x2200 x3500		1750x2500 x3900		2780x1850 x4470
Poids des presses	Ton	7.8		10.5		17.8		25.3		32
Précision de presse
Capacité du coussin de la matrice	Ton	3.6		6.3		10		14		14
Course	mm	70		80		80		100		100
Zone efficace du coussin de la matrice	mm2	450x310		500x350		650x420		710x480		810x480
