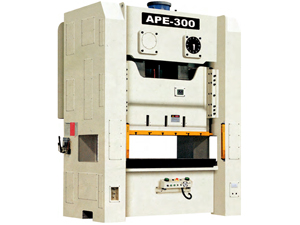

Presse à deux points type H

Presse à deux points type H

Presse à deux points type H

Caractéristiques de structure principale
La conception de structure à colonne d'avant en arrière symétrique diminue la déviation et est le plus approprié pour les applications de précision de matrices progressives.
Il n y a pas de déviation angulaire inhérente, ce qui augmente considérablement la durée de vie de la matrice et réduit le coût de maintenance des outils.
Une structure de haute rigidité assure une précision de dynamique consistante
Couple élevé, une unité de frein à embrayage fermée humide nécessite un faible entretien, et élimine le bruit et la pollution causée par les particules de l'air, et augmente la durée de vie de la doublure considérablement.
Un système de contrôle multi fonctionnel respectueux de l'environnement conçu pour permettre une intégration simple sans équipements auxiliaires automatisés.

Modèle 11374 11375 11376 11377 11378
APE-160 APE-200 APE-250 APE-300 APE-400
S H S H S H S H S H
Capacité Tonne 160 200 250 300 400
Point de tonnage nominal mm 6 3 6 3 7 3 7 3 7
Course mm 180 130 250 150 280 170 300 170 300
Course par minute s.p.m 30-55 40-85 20-50 35-70 20-40 30-60 20-35 30-50 20-30
Hauteur de la matrice mm 450 400 500 450 550 450 450 450 550
Réglage du glissement mm 100 120 120 120 120
Zone de glissement mm 1600x650 1850x750 2100x900 2200x900 3100x1000
Zone de travestin mm 1800x760 2200x940 2500x1000 2500x1000 3200x1000
Ouverture latérale mm 700x450 900x600 900x600 900x600 900x600
Moteur principal kw 15 18 22 30 30
Dispositif de réglage de glissement kw/xp 0.75x4 0.75x4 1.5x4 1.5x4 1.5x4
Pression d'air kg/cm2 5 5 5 5 5
Précision des presses GB(JIS)1 class GB(JIS)1 class GB(JIS)1 class GB(JIS)1 class GB(JIS)1 class
