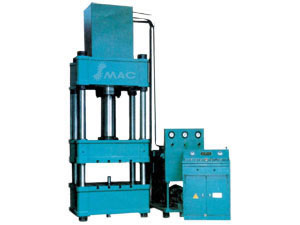

Presse hydraulique simple effet

Presse hydraulique simple effet

Presse hydraulique simple effet

Utilisation de la presse hydraulique simple effet
Bâti fixe avec des dispositifs de commande, bielle principale, bielle de décochage, système d'entraînement hydraulique, dispositif de contrôle de l'armoire électrique et bien d'autres.
Le mécanisme d'entraînement comprend de réservoir d'huile, pompes à haute pression, système de contrôle à basse pression, les soupapes.
Le système de contrôle électrique est conçu par rapport à la nature d'usinage.
La machine à presse est applicable pour usinage de matières plastiques, pour extrusion du métal à froid ou à chaud, pour emboutissage, pliage, dressage...
Elle est équipée d'un dispositif d'ajustement, le fonctionnement manuel et semi-automatique, en option suivant le choix des clients.
L'usinage, vitesse de presse, vitesse de déchargement, ralentissement de vitesse, sont réglables suivant l'exigence de travail.
Pour la machine à presse de type YAN32, la bielle principale dispose d'une fonction automatique de démarrage, ralentissement, et de retour.
Pour les matières en plastiques et produits dérivés, il peut être équipé d'une table contrôlée par PID& DRO.

Fiche technique de la presse hydraulique simple effet

Modèle Spécification Unité 11601 11602 11603 11604 11605 11606 11607
YAN32
-40
YAN32
-63
YAN32
-100
YAN32
-100A
YAN32
-160
YAN32
-200
YAN32
-315
Presse nominale KN 400 630 1000 1000 1600 2000 3150
Décochage KN 120 190 190 190 240 400 630
Travail de pressage hydraulique Mpa 25 25 25 25 25 25 25
Course coulisseau mm 450 500 600 600 700 700 800
Course décochage mm 150 200 200 200 200 250 300
Points max mm 700 800 900 900 1050 1100 1250
Descendant mm/s 40 100 22 180 120 100 100
Vitesse coulisseau Travail mm/s 15 20 14 14 10 12 5
Retour mm/s 50 60 47 60 60 52 60
Zone de la table Gauche droite mm 500 560 680 500 1000 1000 1200
Devant derrière mm 460 500 580 460 800 900 1200
Gauche droite mm 2000 2400 2500 2000 2700 2825 3235
Dimensions Devant derrière mm 1300 1400 1500 1300 1700 2060 2200
Hauteur mm 2600 3100 2950 2600 3400 3725 4295
Puissance totale de moteur kw 4 7.5 7.5 4 7.5 15 22
Poids kg 2000 3000 4000 2000 6000 11000 14000

Modèle Spécification Unité 11608 11609 11610 11611 11612 11613 11614 11615
YAN32
-400
YAN32
-500
YAN32
-500C
YAN32
-630
YAN32
-800
YAN32
-1000
YAN32
-1250
YAN32
-1600
Presse nominale KN 4000 5000 5000 6300 8000 10000 12500 16000
Décochage KN 630 1000 1000 1000 1600 2000 2000 2000
Travail de pressage hydraulique Mpa 25 25 25 25 25 25 25 25
Course coulisseau mm 800 900 900 900 800 900 900 900
Course décochage mm 300 350 350 350 450 450 450 450
Points max mm 1300 1500 1500 1600 1600 1600 1600 1600
Descen
dant
mm/s 100 100 100 100 80 80 80 80
Vitesse coulisseau Travail mm/s 4 10 10 6 8 10 6 10
Retour mm/s 60 60 60 50 50 50 45 50
Zone de
la table
Gauche droite mm 1200 1400 2370 1500 1500 1530 1700 2000
Devant derrière mm 1200 1400 1450 1500 1400 1600 1600 1600
Gauche droite mm 3235 4060 6500 4200 4800 5250 5250 5800
Dimen
sions
Devant derrière mm 2200 3525 3800 4200 4000 3800 3800 4000
Hauteur mm 4500 4995 4740 5600 6000 5800 6000 6200
Puissance totale
de moteur
kw 22 45 45 45 60 75.5 75.5 75.5
Poids kg 22000 25000 38000 34000 40000 48000 60000 82000
