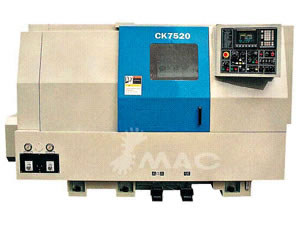

Description du tour à commande numérique
La série de tour à métaux à commande numérique CK7156/20/30 est fabriquée avec une technologie de pointe sous licence Daewoo (Corée du sud).
Sa robustesse, dynamisme, rigidité statique, la fonctionnalité de pièces principales, dispositif de sécurité et système de refroidissement, sont tous conçus en fonction de centre de tournage.
Le plateau de broche et glissière de banc sont trempés et rectifiés avec précision. Ils sont motivés par un puissant moteur AC avec possibilité d'évacuation facile de copeaux.
Les éléments principaux comme les vis a billes des avances, broche principale… sont fabriqués par des grandes entreprises étrangères, garantissant un système de brochage d'excellente précision et rigidité
Elle fonctionne avec un système de commande numérique FANUC0-TC, 0-TDII

CK7516/20/25/30 avec son nouveau design est doté d'un panneau d'exploitation simplifié offrant une sécurité parfaite aux opérateurs.

Caractéristiques du tour à commande numérique
Moteurs de broches électriques asynchrones
Alésage de broche plus grand
Large vis à bille et Servo moteur AC
Grande inclinaison du banc
Glissière de banc trempé
Tourelle électrique bidirectionnelle continue
Contre poupée programmable
Bras de mesure d'outil automatique
Système CNC à 32-Bit
Echange d'air facile et imperméabilité du système de refroidissement ou d'arrosage
Régulateur de courant

Fiche technique du tour à commande numérique

			23001	23002	23003	23004
Articles		Unité	LFNC7516	LFNC7520	LFNC7525	LFNC7530
Capacité	Diamètre maximum sur le banc	mm	Φ400	Φ550	Φ550	Φ670
	Diam max de tournage	mm	Φ285	Φ450	Φ450	Φ500
	Long max de tournage	mm	400	1000	1000	1500
	Diam max de colonne	mm	Φ42	Φ73	Φ73	Φ90
Broche	Nez de broche		A2-5	A2-8	A2-8	A2-8
	Alésage de broche	mm	Φ57	Φ87	Φ87	Φ105
	Diam mandrin	mm	Φ165	Φ254	Φ254	Φ305
	Vitesses de broche	rpm	55-5500	30-3000	30-3000	25-2500
	Moteur broche (Continu/30min)	KW	11/15	15/18.5 (*18.5/22)	15/18.5 (*18.5/22)	22/30
Fourreau	Diamètre fourreau	mm	Φ70	Φ9	Φ90	Φ110
	Course de fourreau	mm	80	100	100	150
	Cône de fourreau (Standard/arbre principal)	MT	4/2	5/4	5/4	6/5
Avance	Course X/Z	mm	165/410	250/1010	250/1010	295/1550
	Course rapide X/Z	m/min	12/16	16/20 (*12/15)	16/20 (*12/15)	12/16
	Moteur avance torque X/Z	N.m	6/12	12/22	12/22	12/22
Tourelle	Nombre de tourelles		12/8	12/8	12/8	8
	Diamètre extérieur Outils (tournage/perçage)	mm	20 x 20/Φ32	25 x 25/Φ40	25 x 25/Φ40	32 x 32/Φ50
Autres	Degré inclinaison de banc		45	45	45	60
	Alimentation électrique	KVA	35	35	50	60
	Dimension (L x W x h)	mm	2535 x 1672 x 1662	3255 x 1805 x 1850	3655 x 1990 x 1880	4822 x 2244 x 2178
	Poids	kg	3000	4500	5000	8300
Modèles antérieurs			CK7516	CK7520	CK7525	CK7530
