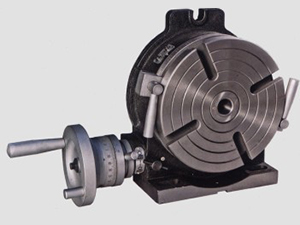

Plateau diviseur horizontal et vertical 315

Le plateau diviseur horizontale et verticale 315 est un des accessoires principaux de la fraiseuse, il est utilisé pour l'alésage de trou d'indexage, le fraisage, la découpe de cercle, le lamage, l'alésage de trou et d'autres. Sur la fraiseuse, le plateau diviseur vertical avec une contre poupée fonctionnent ensemble. Le diviseur peut être utilisé pour des travaux complexes pour l'alésage d'indexage et le fraisage.

Selon les exigences spéciales des clients, un TSL avec un volant à gauche est disponible.

Articles	31500	31501	31502	31503	31504	31505
Diamètre de plateau mm	Φ150	Φ200	Φ250	Φ300	Φ350	Φ400
Cône Morse de trou de centre	3#	3#	3#	4#	4#	4#
Hauteur du centre du montage vertical mm	100	135	165	195	230	260
Largeur de l'entrée en T mm	12	12	12	14	14	14
Angle adjacent de l'entrée en T du plateau	90°	90°	60°	60°	60°	60°
Largeur de la clé de localisation mm	16	16	16	16	16	18
Module de la roue sans fin	1.5	1.5	2	2.5	2.5	3.5
Rapport de transmission de roue sans fin	1:90	1:90	1:90	1:90	1:90	1:90
Inclinaison du plateau	360°	360°	360°	360°	360°	360°
Angle de rotation avec une révolution de goujure	4°(1´ par inclinaison)	4°(1´ par inclinaison)	4°(1´ par inclinaison)	4°(1´ par inclinaison)	4°(1´ par inclinaison)	4°(1´ par inclinaison)
Valeur minimum de vernier	10´´	10´´	10´´	10´´	10´´	10´´
Précision d'indexage	80´´	80´´	60´´	60´´	60´´	60 ´´
Roulement maximum (avec plateau horizontal) kg	100	150	200	250	300	350
Roulement maximum (avec plateau vertical) kg	50	75	100	125	150	175
