Rectifieuse hydraulique

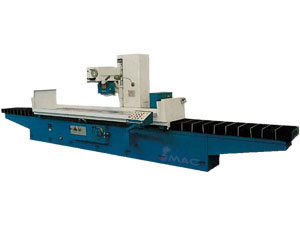

Rectifieuse plane
Cette série de machine-outil est adaptée pour surfaçage de divers types de matériaux tels que acier, fonte et métaux non ferreux, etc.

Caractéristiques de la rectifieuse plane
La course longitudinale de la table et la course transversale de la poupée porte meule sont entraînées hydrauliquement, et la vitesse est réglable en continu.
Le plateau porte-couteau pivotant fonctionne manuellement et dispose d'un mécanisme de rotation rapide. Il permet d'alléger l'intensité de travail tout en optimisant l'efficacité.
Il est trempé par un lubrifiant en polytétrafluoroéthylène (lubrifiant solide à pouvoir lubrificateur supérieur à celui des systèmes de graissage classique).
Résistant à l'eau et de faible consommation électrique.
Les bancs de guidage sont à têtes symétriques et sont dotés d'une caractéristique de bonne résistance à la chaleur (très faible taux de déformation au chaud).

Il est d'une fonctionnalité fiable avec une précision très stable. Lors des exploitations, le bruit de nuisance est très bas assurant ainsi une aisance dans le travail.

Fiche technique de la rectifieuse plane :

	13905-1	13905-2	13905-3	13905-4	13905-5	13905-6	13906-1
Spécifications	SG50 -GM	SG50 x 12-GM	SG50 x 16-GM	SG50 x 20-GM	SG50 x 30-GM	SGQ50 -GM	SGQ60 /G-GM
Table de travail (l x L)	500 x 1000 mm	500 x 1250 mm	500 x 1600 mm	500 x 2000 mm	500 x 3000 mm	320 x 1000 mm	320 x 1000 mm
Dimension max de la pièce à travailler (l x L x H)	500 x 1000 x 400mm	500 x 1250 x 400mm	500 x 1600 x 400mm	500 x 2000 x 500mm	500 x 3000 x 400mm	500 x 1000 x 400mm	600 x 1000 x 600mm
Course longitudinale table (hydraulique)	200- 1100 mm	200- 1350 mm	200- 1700 mm	200- 2100 mm	200- 3100 mm	200- 1100 mm	200- 1100 mm
Vitesse de table (en continu))	3-25m /min				3-28m /min	3-25m /min	3-25m /min
Avance descendante minimale	0.005mm				0.005mm	-	-
Dimension de poupée porte meule (O. D x W x I. D)	Φ400 x 50 x Φ203 mm				Φ400 x 50 x Φ203 mm	Φ350 x 40 x Φ127 mm	Φ350 x 40 x Φ127 mm
Capacité totale équipement électrique	14KVA	14KVA	14KVA	17.5KVA	35KVA	10KVA	10KVA
Moteur de poupée porte meule, vitesse Speed	7.5kw 1440r/min				7.5kw 1440r /min	5.5kw 1440r /min	5.5kw 1440r /min
Surface de la table à la base parallèle	300: 0.005mm				300: 0.005 mm	300: 0.005 mm	300: 0.005 mm
Rugosité de la surface	Ra0.63μm				Ra0.63μm	Ra0.63μm	Ra0.63μm
Charge max de la table (avec plateau)	780kg	975kg	1248kg	1560kg	1600kg	800kg	800kg
Plateau électromagnétique (l x L)	500 x 1000mm	500 x 1250mm	500 x 1600mm	500 x (1000 x2)mm	500x (1000 x 3)mm	500 x 1000mm	600 x 1000mm
Dimensions hors tout (L x l x H)	3040 x 2073 x 2280mm	3530 x 2073 x 2280mm	4100 x 2073 x 2280mm	4900 x 2135 x 2410mm	8206x 2064x 2280mm	3000x 1675x 2252mm	3000x 1675x 2252mm
Dimensions d'emballage (L x l x H)	343 x 233 x 270	383 x 233 x 288	442 x 234 x 270	461 x 250 x 278		261 x 187 x 254	261 x 187 x 254
Poids net/brut	5600/ 6200kg	6000/ 6600kg	7000/ 7700kg	8000/ 8800kg	11600/ 12300kg	4100/ 4500kg	4200/ 4700kg
Modèles antérieurs	M7150 -GM	M7150 x 12-GM	M7150 x 16-GM	M7150 x 20-GM	M7150 x 30-GM	MQ7150 -GM	MQ7160 /G-GM
