Affûteuse universelle

Affûteuse universelle 14180

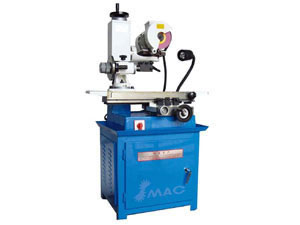

Description de l'affûteuse universelle
La machine peut être utilisée pour affûter différents types de fraises, y compris les fraises à une taille pour rainure, fin fraises, fraise R, fraise cylindrique, ébauchoir, fraise pour angle unique, alésoirs, outils de tournage ou outils de tournage R, taillage de forets, tarauds, burins, couteaux lourds, coupe-papier circulaire.
La broche porte fraise est faite avec un support à double rotation, ce qui lui permet de pivoter horizontalement et verticalement, et d'ajuster la meule en 3 dimensions.
Étant donné que la tête de fraise peut tourner sur 360 ° dans le plan horizontal, la meule peut être changée rapidement.

Fiche technique de l'affûteuse universelle:

	14180
Modèle	UCG-50A
Diamètre max de la pièce a travailler	270mm
Longueur max de pièce à travailler	270mm
Poids max sur la table	137mm
Course longitudinale de la table	300mm
Course transversale de la table	190mm
Course verticale du volant	150mm
Pivotement de meule par rapport à l'horizontale	±45°
Pivotement de meule	±45°
Vitesse de broche	2800rpm
Voltage	110V/220V/380V
Puissance totale	375W
Dimension totale	680 x 560 x 790mm
Poids net	160kg
Modèles antérieurs	MY-50A

Accessoires standard de l'affûteuse universelle :

NO	Nom	Spécification	Quantité	Fonctions
1	Central	50A	1PCS	Central
2	Meule	50B	1PCS	Installé sur le corps de la machine
3	Affûteuse universelle	50C	1PCS	Configuration basique. Pour alésage et meulage, affûtage de fraises,
4	Support d'outil de tour	50C	1PCS	Configuration basique. Équipés de 50H, il peut être utilisé pour affûter des outils communs de tournage, tournage CNC d'outils, ébauche des outils de tournage, le taillage de rainures, outils de rabotage, outils de tournage à différents angles
5	Arbre à queue conique		3PCS	Dont un est installé sur 50H
6	Outillage		1 sets	Clé hexagonale, tricoises

Accessoires optionnels de l'affûteuse universelle

NO	Nombre	Spec	cantidad,	Funciones
1	Marco principal	50A	1PCS	Marco principal
2	Muela abrasiva	50B	1PCS	Instalado del equipo principal
3	Herramienta Universal rectificadora	50C	1PCS	Configuración básica. Para escariadores, fresadoras, fresas laterales, fresas laterales y frontales
4	Herramienta de torneado	50C	1PCS	Configuración básica. Equipado en 50H, que puede ser utilizado para rectificar herramientas de torneado comunes, herramientas de torneado CNC, herramientas de torneado de desbaste, herramientas de torneado para corte de ranuras finas, instrumentos de planificación, y herramientas de torneado de varios ángulos.
5	Eje cónico		3PCS	Uno de ellos puede ser instalado en 50H
6	Herramientas		1 juego	Llave de tuercas, llave inglesa

Accessoires optionnels de l'affûteuse universelle :

7	Fraiseuse combinée universelle	50D	PCS	Pour affûtage des arrêts de coupe
8	meulage type R-Affûteuse	50E	PCS	Pour affûtage des arrêts de coupe
9	Affûteuse universelle – tête de fraise remplaçable	50F	PCS	Pour les forets de perceuses, perceuses étape, les bords des fraises fin, les outils de fraisage de barres rondes. Il peut servir de d'une came de ralentissement
10	Kit outillages	50H	PCS	Peut servir de support
